Abfüllen

Abfüllanlagen für Lebensmittel:
Karussell- Abfüllmaschinen und Kolbenfüller

Unsere Abfüllmaschinen gewährleisten ein schnelles und präzises Abfüllen von Lebensmitteln. Die Abfüllmaschinen bedienen diverse Verpackungsformate u.a. Gläser und Dosen, Glas- und Kunststoffflaschen, Becher und Eimer. Die Abfüller sind in linearer Ausführung als Reihenfüller oder in Karussell-Ausführung verfügbar und sie ermöglichen Heiß- und / oder Kaltabfüllung. Wir liefern Abfüllmaschinen für viskose bis pastöse Lebensmittel wie Suppen, Saucen (auch mit stückigen Anteilen), Marinaden und Laken, Senf, Pesto, Butter und Mayonnaise, Honigabfüllanlagen, Abfüllanlagen für Schüttgut (z.B. Erbsen, Mais, Kirschen), Gewürzdosierer sowie Füll- und Verpackungsmaschinen für Kunststoffverpackungen sowie Abfüllmaschinen für Flüssigkeiten.
Alle Abfüllmaschinen können an ein vorhandenes Transportsystem beigestellt und mit diesem synchronisiert werden. Benötigen Sie eine komplette Abfülllinie für Ihr Produkt - kein Problem! Wir haben das Know-How und beraten Sie gerne.
Unsere Lebensmittelmaschinen bestehen aus säurebeständigen Materialien und rostfreiem Stahl. Die Abfüllanlagen erfüllen die Anforderungen der Normen und europäischen Richtlinien, sind für den Kontakt mit Lebensmitteln zugelassen und verfügen über das CE-Zeichen.

Karussell-Abfüllmaschinen

Bei der Karussellausführung werden die Verpackungen kontinuierlich im Rundlauf um die Karussellkonstruktion der Abfüllmaschine befüllt. Karussell-Abfüllmaschinen erreichen gegenüber linearen Abfüller meistens höhere Frequenzen (Produktionsleistung: Verpackung/h). Hier präsentieren wir unsere Dreh-abfüllanlagen für Glaskonserven, Flaschen und Dosen als Volumendosierer für Saucen und Saft, Dreh-abfüllanlage für stückige Lebensmittel (z.Bsp. Kirschen) und Granulate (Instantkaffee), Gewürzdosierer und Volumendosierer für geschnittene Champignons, Fleischwürfel, Speck etc.

Abfüllmaschine für Flüssigkeiten  / Volumendosierer

Die Abfüllmaschine ist ein gravimetrisch-volumetrisches Gerät, was bedeutet, dass er jedes Glas bis zur festgelegten Höhe mit dem Aufguss füllt und ein Dilatationsspalt übrig lässt, d.h. ein Freiraum zwischen dem Aufguss (Marinade oder Salzlake) im Glas und dem Glasrand, ungeachtet der Glasgröße und Einlage.
Dieses technologische Erfordernis zeichnet unseren Volumendosierer als eine besondere Füllstation aus, die beim Übergießen von zum Beispiel Fleischklößen, Kohlrouladen, Kutteln, Fisch, Gurken, Obst mit dem Aufguss, Sauce, Marinade bzw. Öl immer bis zur gleichen Höhe die Gläser (ungeachtet der Einsatzgröße) füllt.

Für die Abfüllmaschine gibt es drei Arten von Gefäßen:
1. Gefäß für das Abfüllen von Flüssigkeiten wie Salzlake oder Einmachessig
2. Gefäß für Saucen
3. Gefäß für das Abfüllen von Öl

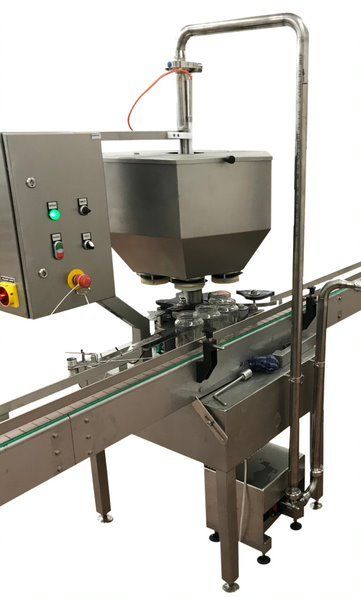

Volumendosierer - Abfüllstation Essig Öl sauce Abfüllanlage Marmelade, Abfüllen Lebensmittel, Abfüllmaschine Marmelade, Abfüllen Sauce, Marinade, Fertiggerichte, Öl, Teil einer Prozesslinie
Die Anwendung findet diese Abfüllmaschine für Flüssigkeiten insbesondere in:
  • der Obst- und Gemüseverarbeitung bei dem Abfüllen von Obst aus dem Glas mit Zuckerwasser sowie Abfüllen von Gemüse mit diversem Ausfuss wie Salzlaken, Essig und Öl
  • der Fleischindustrie bei Übergiessen von Fertiggerichten, Fleisch und Wurst mit Saucen
  • der Fischindustrie zum Abfüllen von Fischdosen mit Öl oder Salzwasser
Technische Daten:
Höhe: 1900 mm
Breite: 760 mm
Länge innerhalb des Förderers: 700 mm
Leistung: bis 4200 Verpackungen pro Stunde
Energieverbrauch: 0,18 kW
Einsetzbare Verpackungsgrößen: von 0,2 bis 0,9 I
Karussell-Abfüllanlage

Vorteile Volumendosierer

  • Personaleinsparung bis auf 2 Personen
  • Stufenlose Regulierung bis zu 4500 Gläser/h
  • Automatischer Betrieb – Der Volumendosierer stoppt, wenn keine Gläser mehr vorhanden sind und schaltet selbsttätig ein, wenn sie zugeführt werden
  • Vielseitig von 0,2 bis 0,9 I
  • integrierbar an das vorhandene Transportsystem, schnell montierbar
  • kann schnell auf andere Verpackungen umgerüstet werden, z.B. Dosen
  • Verbessert Hygiene, nach dem Füllvorgang sind die Gläser sauber /sauberere Autoklaven und Pasteurisierungsanlagen
  • energiesparend /0,18kW/
  • Ausführung mit einem Förderband möglich
  • Hergestellt aus säurebeständigem Stahl

Abfüllmaschine für stückige Lebensmittel / Schüttgut wie Erbsen, Bohnen, Mais, Karotten, Zwiebeln, Kapern, Oliven, Kirschen, Süßkirschen, Johannisbeeren, Stachelbeeren etc.

Die Abfüllmaschine kommt zum Einsatz für das Abfüllen nahezu aller stückigen Füllgüter bei hohen Linienleistungen in der Obst-, Gemüse- und Sauerkonservenindustrie. Lebensmitteln wie Champignons, Erbsen, Bohnen, Mais, Karotten, Zwiebeln, Kapern, Oliven, Kirschen, Süßkirschen, Johannisbeeren, Stachelbeeren etc. werden in Glasverpackungen oder Dosen abgefüllt.

Der Schüttgut-Dosierer wurde für die Produktion von Gemüsemischungen entwickelt und kann in eine bestehende Produktionslinie integriert werden.
Technische Daten der Füllstation für stückige Lebensmittel:
- Abfüllleistung: bis zu 5000 Verpackungen pro Stunde
- Einsetzbare Gläser / Flaschen: 0.3-0.9 l
- Inhaltsanpassung 0.2 l - 0.9 l
- Energieverbrauch: 0.18 kW
- Karussell-Abfüllanlage

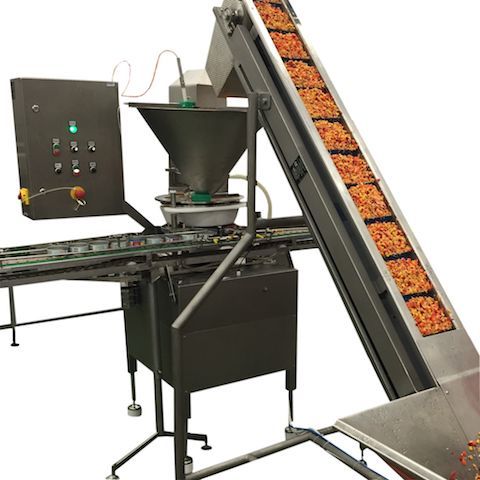

Abfülllinie stückige Lebensmittel, Schüttgut-Dosierer , Abfüllanlage, Abfüllmaschine Schüttgut, Abfüllen Obst und Gemüse, Kaffee, Abfüller Gemüsemischung, Dosieren Mais, Dosierer Erbsen, Kirschen,

Abfüllanlage für Lebensmittel in Konservengläser / Convenience Food

Die Füllstation wurde neulich für geschnittene Champignons entwickelt. In Bezug auf die Abfüllung gehören geschnittene Champignons zu sehr anspruchsvollen Lebensmitteln.
Diese Abfüllanlagen werden auch für ganze Champignons, Oliven, Kartoffeln, Fleisch, Wurst und anspruchsvolle, klebrige Lebensmittel eingesetzt.

Die Dosieranlage kann in eine bestehende Produktionslinie integriert werden.

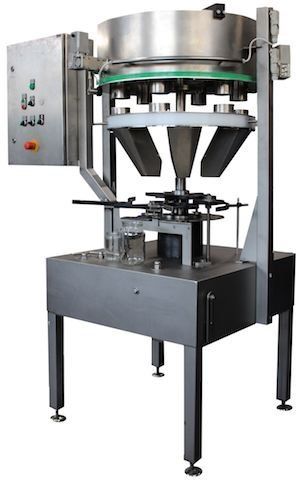

Abfüllmaschine für stückige Lebensmittel, Dosiergerät gehört zu Abfüllanlage - Abfüllmaschine für Champignons, Oliven, Kartoffeln, Fleisch, Wurst und anspruchsvolle, klebrige Lebensmittel
Technische Daten der Füllstation:
- Abfüllleistung: bis zu 5000 Verpackungen pro Stunde
- Einsetzbare Verpackungsgrößen: 0.3-0.9 l
- Inhaltsanpassung 0.2 l - 0.9 l
- Energieverbrauch: 0.18 kW
- Karussell-Abfüllanlage



Technische Daten:
- Höhe 1600 mm
- Breite 1000 mm
- Länge innerhalb des Förderers 700 mm
- Leistung bis 5700 Verpackungen (Gläser / Dosen) pro Stunde
- Energieverbrauch 0,18 kW
- Einsetzbare Gläser von 0,2 bis 0,9 I

Karussell- Gewürzdosierer

Die Dreh-Abfüllmaschine dient zum Abfüllen von körnigen Gewürzen in Gläser bzw. Dosen.

Der Gewürzedosierer ist mit drei Gewürz-Behälter ausgerüstet, die oft mit Pfeffer, Piment, Senfkorn gefüllt werden. Die Gläser bzw. Dosen werden aus dem Förderband mittels eines Sterns entnommen und auf die Abfüllmaschine verteilt, wo die einzelnen Gewürze während der Drehbewegung nacheinander in der vorgegebenen Menge dosiert werden. Die Drehabfüllanlage ermöglicht individuelle Anpassung von jeder Portion im Bereich von 0,6 cm3 bis 5 cm3.
Gewürzdosierer, Abfüllanlage für Gewürze, Abfüller und Dosierer, Abfüllmaschine für körnige Gewürze, Karuselldosierer, Drehabfüllanlage, Teil einer Abfülllinie, Produktion Gewürzgurken, Gemüseverarbeitung und Abfüllung

Kolbenfüllmaschinen

Die Kolbenfüller sind speziell zum Abfüllen von dünn- und dickflüssigen sowie auch pastösen Produkten geeignet. Es handelt sich hier um die lineare Variante der Abfüllung, wo gleichzeitig eine festgelegte Anzahl an Behältern gefüllt wird. Die Flüssigkeiten werden unter Berücksichtigung der erforderlichen Kapazität, Viskosität und Füllmenge abgefüllt. Der pneumatische Antrieb vom Kolbendosierer dient dem „Ansaugen” des Produktes aus einem Zwischenbehälter und seiner Abfüllung in die Verpackung. Das Füllvolumen ist stufenlos einstellbar. Um Tropfen und Verschütten zu vermeiden werden die Füllköpfe mit Verschlusssystem ausgestattet. Über ein Förderband werden die zu füllenden Behälter der Abfüllmaschine zugeführt und mittels einer Positionseinrichtung unter der Füllstation fixiert. Diese Baugruppe (pneumatische Sperre unter dem Abfüller) besteht u.a. aus Präsenzmelder zur Signalisierung der Verpackung auf dem Förderer. Bei Feststellung der Verpackung auf dem Förderer, stellt der Sensor die Verpackung unter dem Abfüll-Endventil fest und sendet ein Signal zur Freigabe der Abfüllung des Produktes in die Verpackung. Mit der Beendigung des Abfüllvorgangs wird die Sperre aufgehoben und die abgefüllte Verpackung weiter geführt und eine neue leere Verpackung unter dem Abfüllventil blockiert und der gesamte Zyklus wiederholt. Eine Füllung findet somit nur statt, wenn eine Verpackung unter der Füllstation steht.
Zu jeder Kolbenfüllmaschine gehört ein Edelstahltrichter mit abnehmbarer Abdeckung. Der Trichter werden mit einem passenden Rührwerk für Ihr Produkt ausgestattet.
Die Reihenfüller arbeiten im Taktbetrieb und werden mit einer oder mehreren Füllstationen je nach gewünschter Leistung ausgerüstet.
Kolbendosierer, Kolbenfüllmaschine, Kolbenfüller, Abfüller Saucen, Suppen, Pesto, Senf, Honigabfüllmaschine, Abfüllmaschine für Honig, Abfüllung Honig

Kolbendosierer

Kolbenfüller - Einzylinder mit der Abfüllgeschwindigkeit von
bis zu 1200 Verpackungen/ Stunde

Kolbendosierer zur Abfüllung von Lebensmittel, u.a.:
Saucen, Suppen, Pasteten
Senf, Ketchup, Meerrettich, Pesto, Dressing
Marmelade, Honig
Joghurt, Quark

Erhältlich in verschiedenen Ausführungen mit den auf das Produkt abgestimmten Füllventilen und Produkttanks (unterschiedliche Größen und Rührwerke, Misch- oder Paddelwelle)

Die Abfüllleistung bis zu 6.000 / Stunde (Reihenfüller mit 6 Füllstationen)

Honigabfüllanlage

Die Honigabfüllanlage besteht aus einem pneumatischen Kolbendosierer mit zwei Zylindern. Das Dosiergerät verfügt über Absperrventile zur Konfektionierung von Honig. Die Füllventile tropfen nicht und die Verpackung bleibt sauber.
Die Arbeitsleistung dieser Abfüllanlage für Honig beträgt bis 2300 Verpackungen pro Stunde. Die Rüstzeit für die Umstellung der Kolbenfüllmaschine auf ein anderes Verpackungsformat ist in wenigen Minuten getan.

Kolbenfüllmaschine für Sauce Bolognese/ Convenience Food

Der pneumatische Abfüller wird hier für die Abfüllung von Sauce Bolognese verwendet. Das Abfüllsystem kann für Convenience Food - Saucen mit stückigen Anteilen und Suppen aber auch Butter, Mayonnaise, Ketchup, Senf, Pesto u.ä. eingesetzt werden.

Die Füllventile und Produktgefäße sowie ihre Rührwerke werden bei den Kolbenfüllmaschinen immer individuell produkt- und kundenspezifisch geliefert.

Kolbendosierer für Eimer

Die Abfüllmaschine mit dem volumetrischen Kolbendosierer für Eimer kann für die Abfüllung von Eimern für 1 bis 6 Liter eingesetzt werden.

Mit der Kolbenfüllmaschine wird die Abfüllung bis zu 800 von 5l Verpackungen pro Stunde gewährleistet.

Auf dem Film sehen Sie eine Abfüllmaschine für Suppe. Das Abfüllsystem ist generell für Convenience Food für Gastronomie und Gemeinschaftsverpflegung bestens geeignet.

Abfüllmaschinen für Flüssigkeiten

Diese Abfüllmaschinen für Flüssigkeiten sind mit einem Zeitschalter und Durchflussmesser ausgestattet.

Dosierstation für Honigwein

Der Honigwein wird auf dieser Dosierstation in Tonkaraffen abgefüllt. Wegen den besonderen Produkteigenschaften von Honigwein wurden hier Abfüllventile eingesetzt, die in das innere der Flaschen absteigen. Die halbautomatischen Abfüllanlage besteht aus einem 4er Abfüller und arbeitet gravimetrisch-volumetrisch. Zu dem Abfüllsystem gehört 100l Produkttank - Ausgleichbehälter mit Pumpe. Diese Art der Abfüllmaschine kann bei der  Abfüllung von Flüssigkeiten und Spirituosen verwendet werden. Das Abfüllsystem ist auf vollautomatische Füllmaschine durch Transportband umrüstbar. Der Füllvorgang startet automatisch nach Positionierung des Behälters und Verlassen des Lichtvorhangs.

Vollautomatische Abfüllanlage für Flüssigkeiten

Flaschenabfüllanlage für flüssige Gewürze wie Maggi
Abfüllsystem Flüssigkeiten / Liquid

Mit sechs Füllstellen ist die vollautomatische Abfüllmaschine auf große Füllleistungen ausgelegt. Das Transportband ermöglicht die Beförderung der Flaschen. Somit können mehrere Verpackungen auf einmal zugeführt werden.

Kontaktieren Sie uns und fragen Sie nach weiteren Ausführungen. Auf Wunsch erweitern wir die Maschinen mit weiteren Funktionen und entwickeln für Sie eine spezielle Maschinenlösung laut Ihrer Anforderungen.
