Reinigungsanlagen für Konservengläser und Flaschen
Die Reinigungsanlagen für Konservengläser, Flaschen und Dosen können für verschiedene Formen und Verpackungsgrößen eingesetzt werden. Wir bieten Systeme sowohl für die Reinigung vor dem Abfüllvorgang als auch nach dem Abfüllen.
Benötigen Sie eine CIP-Station oder Waschanlage- rufen Sie und an oder senden Sie und eine Nachricht! Wir beraten Sie gerne.
Technische Daten:
Stromversorgung 3x380 V
Installierte Leistung 0,12 KW
Leistungsfähigkeit bis zu 10.000 Verpackungen /Stunde
Bestimmung Gläser/ Flaschen von 0,2 bis 0,9 l
Höhe über dem Förderband 450mm
Länge in dem Fertigungstrakt 400mm
Breite 1150mm
Gewicht 80 kg

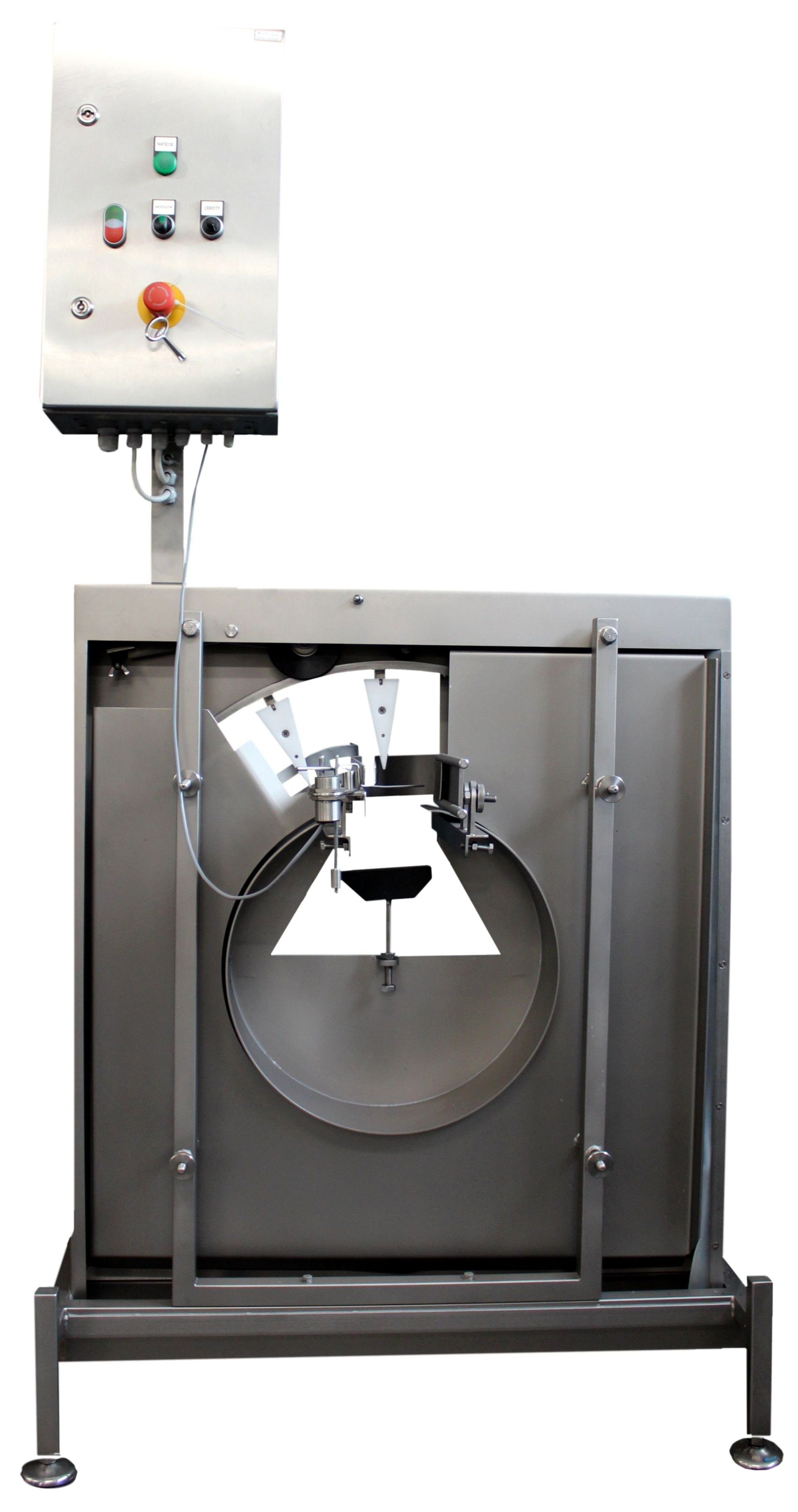

Dreh-Spülanlage / Ausblasmaschine für Konservengläser, Flaschen und Dosen zum Entfernen von Fremdkörpern aller Art
Die Ausblasmaschine für fabrikneue Verpackungen ist für das Durchblasen (Dampf, steriles Luft oder Pressluft) oder Spülen (Wasser) von Gläsern und damit für die Entfernung von sämtlichen Verunreinigungen wie Glassplitter, Papierreste aus Zwischenlagen, Staub usw. bestimmt.
Die Maschine ist mit automatischer Einschaltung bei Glasanfahrt und automatischer Ausschaltung bei fehlenden Gläsern ausgestattet. Sie ist für die Montage an einen standardmäßigen Plattenbandförderer mit max. Breite des Fördertrogs von 130 mm und 82 mm breitem Plattenband ausgelegt. Die Maschine ist mit Schneckengetriebe und Übersetzung von dem Motor über den Riemen auf drei gestuften Riemenscheiben ausgestattet.
Vorteile Dreh-Spülanlage für Gläser, Flaschen und Dosen:
- Hohe Leistung, die Bedienung ist lediglich auf das Ein- und Ausschalten beschränkt,
- Kleine Außenmaße
- Vielseitigkeit /verschiedene Formen und Größen der Gläser und Flaschen / bis DN 100 mm, H-170 mm Flaschen bis 270 mm (Typ TWIST-OFF)
- Einfache Montage
- Energiesparend - 0,12 kW
- Transport, Montage, Einweisung sind im Preis inbegriffen.
- Besteht aus säurebeständigem Stahl.
- Anlage inkl. Förderer auch möglich.
Reinigungsanlage für hüttenreine Konservengläser und Flaschen - Hebekipper
Die Reinigungsanlage zum Spülen bzw. Ausblasen von fabrikneuen Gläsern, Flaschen und Dosen ist ein wartungsfreies Gerät. Es muss lediglich eingeschaltet und nach Arbeitsende ausgeschaltet und gereinigt werden. Die Spülanlage ist zum Spülen oder Ausblasen von den fabrikneuen Verpackungen in verschiedenen Formen und Größen geeignet.
Die Reinigungsanlage wird in den kundenseitigen Lamellenförderer integriert /auf Bestellung kann sie zusammen mit einem Förderer gefertigt werden/. Die Gläser / Flaschen werden „normal“ auf den Förderer mit der Öffnung nach oben gestellt. Anschließend werden die Gläser oder Flaschen vom Lamellenförderer dem „Mitnehmerrad" zugeführt, das sich im Inneren des Gehäuses um 360 Grad dreht. Danach werden sie wieder auf den Förderer gestellt. Dabei werden sie gespült und abgetropft. Das Gerät kann als nur Hebekipper genutzt werden oder die Verunreinigungen mit Druckluft ausblasen /auf besondere Bestellung bauen wir einen Lüfter ein/. Die Anlage arbeitet im Automatikbetrieb, d.h. sich schaltet ein wenn Gläser /Flaschen vorhanden sind und schaltet aus, wenn keine Gläser/Flaschen mehr die Anlage verlassen.

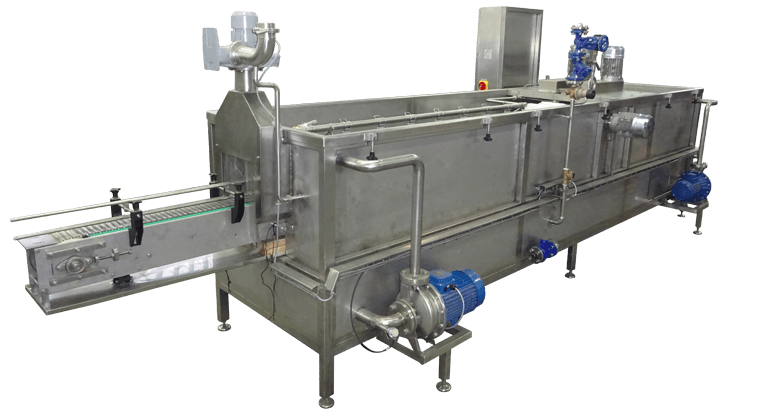

Waschstraßen für Flaschen / Konservengläser / Hochdruckreiniger
Die Reinigungsanlagen für Gläser (2000, 3500, 6000)
An der Rückwand des Behälters ist eine Transferpumpe mit einem Druck von 4 bar angebracht. Der Wasserstrahl wird über die Spritzdüsen unter Hochdruck auf die auf dem Stabgeflechtband befindlichen Gläser gerichtet. Der Waschvorgang erfolgt von oben, von unten und von den Seiten. Die Wasserversorgung wird über einen Kugelhahn realisiert. Vom Oberteil des Behälters wird eine Revisionsklappe angebracht, welche zur Abdeckung der Flächen über dem Förderer und den Spritzdüsen dient und einfach durch Heben für evtl. Inspektion – Reinigung demontierbar ist.

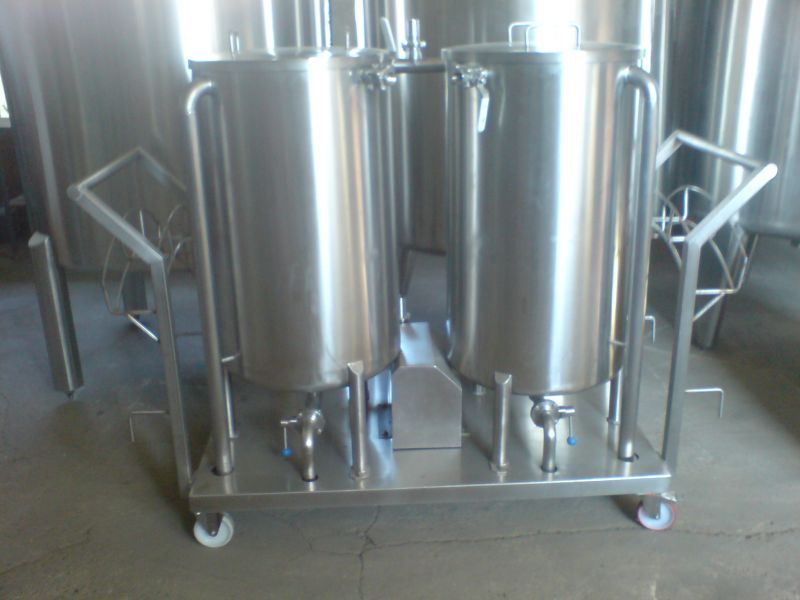

CIP-Stationen
Die CIP-Station ist eine modulare, vormontierte Plug-In-Einheit zur automatischen Reinigung vor Ort für Abfüllanlagen. Das Reinigungsverfahren richtet sich vollständig nach den Anforderungen des Zielsystems aus (Reinigungszeit, Temperatur, Druck und Durchfluss).
Bei dem Reinigungsverfahren wird definitionsgemäß (Cleaning in Place) die Anlage ohne wesentliche Demontage auf den produktberührten Flächen gereinigt.
Wassergebläse
Das System der Wassergebläse besteht aus:
a) Radiallüfter:
Druck 0,5 bar
installierte Leistung 1,1 kW
Netzanschluss 400V
Material vollständig in säurebeständiger Ausführung
Das System besteht aus einem Radiallüfter, der das Wasser wegbläst.
b) Luftmesser:
Im System wurden „Luftmesser” eingesetzt, welche den Volumenstrom auf die auf Transportband befindlichen Verpackungen richten. Die Luft wird aus dem Kollektor über Schläuche verteilt.
